Projection Vecteur unitaire des derivation aVF, aVL, aVR

[Alex06190]

Bonsoir

Je reste bloquer devant ma ronéo depuis des heures pck je ne comprend pas bien la notion de deflexion et comment l'interpreter sur les schema qu'on nous donne (ceux où on voit les vecteur unitaire de chacune des ces derivations)

Serait-ce possible d'avoir une petite explciation la dessus ??

[jacquette]

Salut !

En fait la "déflexion" c'est juste le sens dans lequel le vecteur va être orienté, qui va se traduire par l'ECG par un "pic" soit positif, soit négatif.

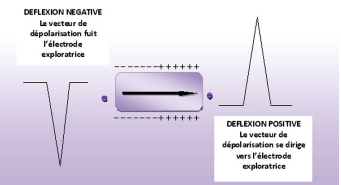

Si notre électrode exploratrice est placée en face de la flèche, que la flèche se déplace vers l’électrode exploratrice, on aura une déflexion positive. Et plus il y a de cardiomyocytes qui se dépolarisent en face de l’électrode exploratrice, plus la déflexion dans le galvanomètre va être de hauteur élevée.
Inversement, notre électrode exploratrice voit le front de dépolarisation filer en sens opposé, la déflexion devient
négative dans le galvanomètre, comme sur le tracé électrocardiographique.


Lorsque ce vecteur se dirige vers l’électrode exploratrice, une déflexion positive est enregistrée sur l’ECG. Lorsque ce vecteur s’éloigne de l’électrode exploratrice, une déflexion négative s’inscrit.

C'est bon tu as compris ?
