Vecteur unitaire

[Omicron]

Salut !

Je sais qu’il y a déjà eu des questions à ce sujet mais j’ai toujours du mal à comprendre

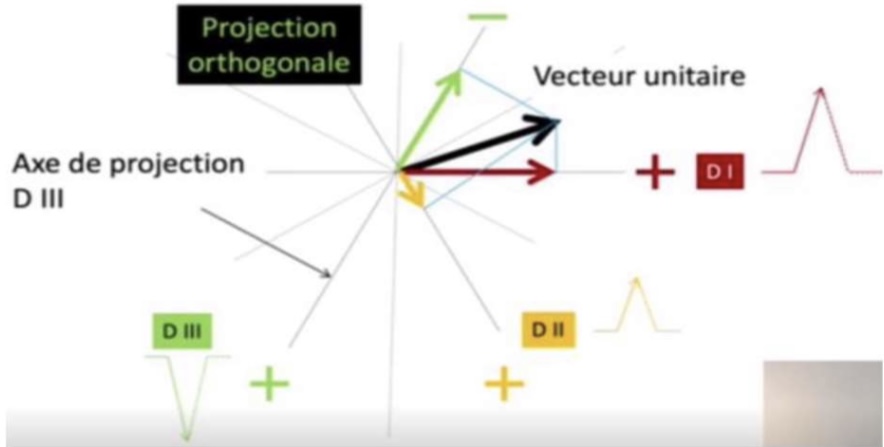

Comment fait-on pour déterminer le vecteur unitaire (en noir): sa direction, son sens, sa longueur ?

Merci d’avance

[Oskour]

Coucou !

Bon bon bon c'est compliqué tout ça

En pratique comment fait-on ?

On a les tracés des ECG avec le nom des dérivations

Donc au final, on a les projections mais PAS le vecteur unitaire ! C'est l'inverse du cours en réalité

Sur le schéma on a les tracés de DI, DII et DIII en couleur tu les vois ? Donc on sait la direction et l'intensité de chaque composante

Reste plus qu'à bien choisir les dérivations (souvent perpendiculaires du genre aVF + DI) pour additionner les composantes. On fait une somme vectorielle, et on obtient un vecteur qui fait "la moyenne" des deux vecteurs en gros

Ce vecteur unitaire est hyper utile puisqu'il montre la tendance globale de la dépolarisation : normalement on part du nœud sinusal qui est "en haut et à droite" pour aller en bas à gauche

C'est plus clair ?

[Omicron]

Coucou

Quelle est la différence entre le vecteur unitaire et l’axe électrique du coeur du coup ?

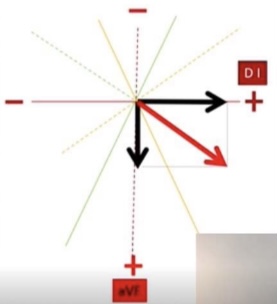

Ici, le vecteur rouge, obtenu à l’aide des dérivations perpendiculaires DI et aVF est dirigé vers le bas et la droite (vers la gauche du coup vu qu’on est face au patient j’imagine …)

Dans le schéma du premier post, le vecteur noir est orienté vers le haut et la droite.

Ces deux vecteurs ont donc des directions opposées …

Il y a toujours quelque chose que je ne capte pas

Désolé, je suis vraiment chiante

[Oskour]

Again

J'ai été très peu précis :

Vecteur unitaire = somme des vecteurs instantanés

Axe électrique = tendance globale de la dépolarisation

Un passage cool de ma fiche :
"L’origine du vecteur unitaire est fixe : c’est le centre électrique du coeur (proche du noeud auriculo-ventriculaire). "
Au cours d’un cycle cardiaque, l’ensemble des vecteurs instantanés décrivent une courbe à partir du centre électrique du coeur : c’est ce que l’on appelle le vectocardiogramme comme ci-dessous. Si on prend deux plans perpendiculaires entre eux, représentant le coeur qui est en 3D. Le centre électrique est localisé.

C'est plus clair ?

[Omicron]

Recoucou

Ah ok, c’est beaucoup plus clair maintenant

Merci beaucoup
Bonne soirée

[Oskour]

Salut !

Ouf nickel ! Hésite pas si tu as besoin
