synthese visuelle

[Laura Auguste]

Bonjour

pouvez vous m'expliquer les 2 dernieres diapos du prof j'ai absolument pas compris comment il fait ses rayons et comment il trouve la position de l'image ...

Merciii

[Amandab]

Bonjour !

Je vais pas te cacher que cela serait bien trop long de te réexpliquer 2 diapos entières, je peux t'expliquer une construction au plus mais 8 constructions ça va pas être possible.
De plus pour les obtenir, le prof respecte simplement les règles de construction géométrique énoncées plus tôt dans le cours.

J'ai répondu à une question similaire ici si ça peut t'aider

Dis moi exactement ce qui te pose problème et j'y répondrai

[Laura Auguste]

recoucou

alors j'avais déjà ce post mais j'ai toujours pas compris dsl..
est ce que tu pourrais me decrire une des figure ??(seulement une ahah) sinon c'est pas grave
merciii

[Amandab]

En fait, le "A vert" représente juste la position de ton objet par rapport aux différents foyers et le "A' rouge" représente la position de ton image. Le prof a fait des flèches en haut et en bas pour représenter si ton image était réelle/virtuelle et inversée ou non par rapport à ton objet.

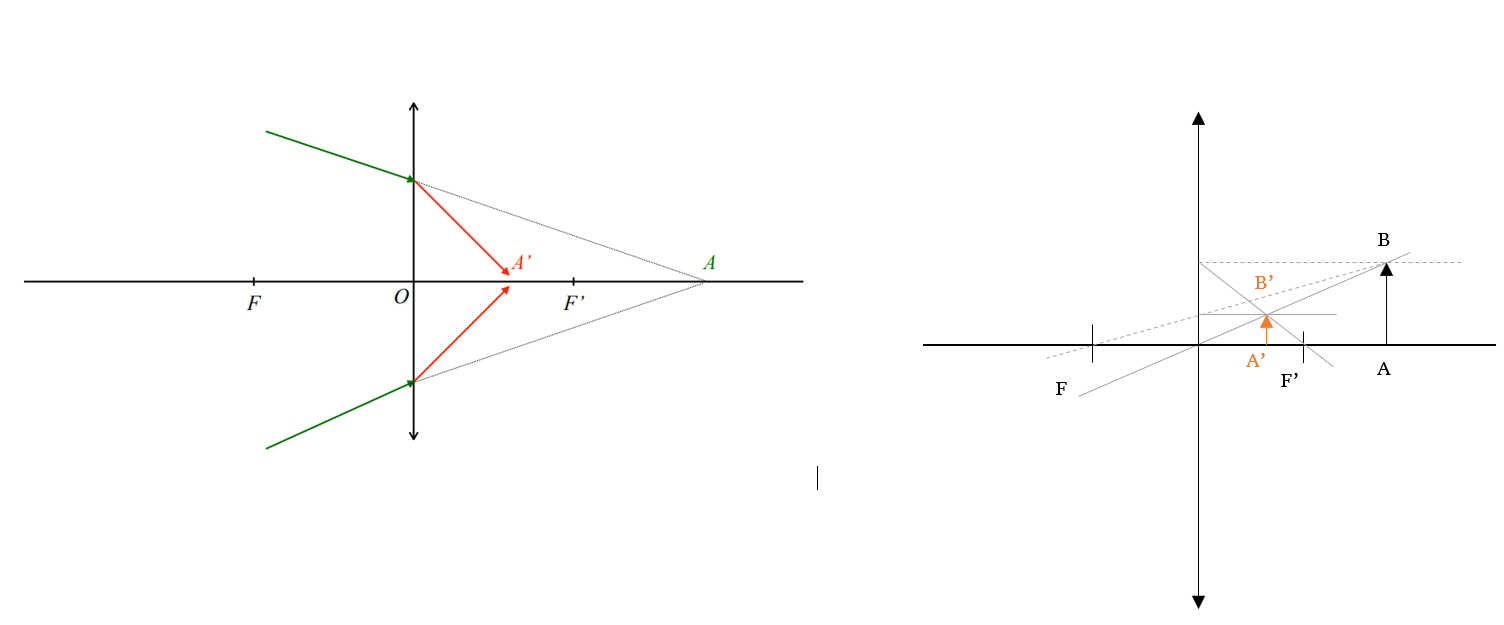

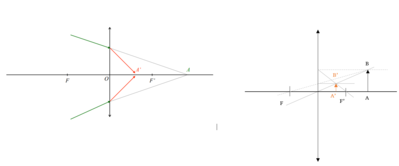

Je t'ai sur ce schéma fait les différents tracés pour en arriver à la synthèse du prof :

Comme tu le vois sur sa synthèse (pour l'exemple que j'ai pris), l'image se trouve à droite de ta lentille, elle est donc réelle et au dessus de ton axe optique comme ton image, elle est donc de même sens que ton objet. En faisant les différents tracés tu retrouves bien ces différentes caractéristiques et tu apprends également que ton image est rétrécie par rapport à ton objet.

Est-ce plus clair pour toi ?

[Laura Auguste]

je te remercie c'est plus clair
